Torch Ohmic sensor

User Manual    VDO1
Ohmic Torch sensor   VDO 1  VDO2  VDO3   VDO4

การนำไปใช้งาน

  - ใช้งานร่วมกับ ตัว THC  ที่ออกแบบมาให้มี ข้อต่อ ใน Function Ohmic sensor

  -ใช้ในการ เริ่มต้น Start ในการตัดชิ้นงาน โดยไม่ต้องใช้หัวยก ใช้ร่วมกับ Code 28.1  และ Z-Home โดยไม่ต้องใช้ Limit Switch Z-home

   -เหมาะเป็นอย่างยี่งกับการตัดโลหะบาง ที่กดด้วย หัวยกแล้ว ชิ้นงานยุบตัวตาม

   -ไม่ต้องออกแบบหัวยก ให้ยุ่งยากและอาจจะเป็นจุดหนึ่งที่ทำไห้งานตัดด้วยพลาสม่าผิดผลาด หรือ คลาดเคลื่อนจากขนาด ที่เกิดจากหัวยก

   - หัวต้ดพลาสม่าจะไม่ลากไปกับแผ่นชิ้นงานไม่ว่าชิ้นงานจะโก่ง มากๆ หรือ Start บริเวณผิวงานที่มีพื้นที่น้อยก็ตาม

    -ใช้ได้กับหัวตัดplasma ได้ทุกรุ่น ทุกยี้ห้อ  และ สามารถ ออกแบบ G-code ให้สามารถใช้ได้กับ เคื่องตัดพลาสม่าที่ไม่มี Pilot Arc ได้

     โดยมีแนวในการออดแบบ G-Code

   เครื่องที่มีPilot Arc : เดินลง--- แตะชิ้นงาน -- หยุด(28.1)---ถอยหลัง---Start ---ตัดชิ้นงาน ---- ควบคุมระยะความห่างของหัวตัดด้วย THC

    เครื่องที่ไม่มี Pilot Arc :  เดินลง--แตะชิ้นงาน---หยุด(28.1)-- Start --เดินตัด + ถอยหลัง--ควบคุมระยะห่างของหัวตัดด้วย THC

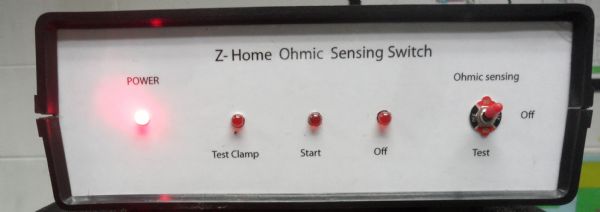

   ด้านหน้า

ด้านหลัง ต่อร่วมกับ  THC

การต่อสายกับ เครื่องตัดพลาสม่า และ เครื่องTHC

การต่อกับเครื่องตัดพลาสม่า ตระกูลจีน  CUT 60 CUt 80  โดยการนำสายจาก

เคื่รอง Ohmic sensor ที่จะต่อกับหัว Torch P-80 โดยกาต่อโดยตรงที่เครื่องตัดพลาสม่า    หากหัวตัดพลาสม่าที่มี Pin หรือ หัวต่อ โดยตรงที่ หัวตัดพลาสม่า ก็สามารถ ต่อที่หัวตัดพลาสม่า ได้โดยตรง

    การต่อกับเครื่อง THC

ด้านหลังเครื่อง Ohmic sensor มีข้อต่อ  3 ชุด

 ชุดที่1 ด้านบน  เป็นข้อต่อสำหรับย้ายสาย สวิทช์ของเครื่องตัดพลาสม่า ที่ควบคุมด้วย THC มาต่อที่จุดนี้ เพื่อ หลีกเลี่ยงไม่ให้สัญญาณรบวนจากเครื่องตัดพลาสม่า ไม่ให้ไปรบกวนเครื่อง THC ให้ห่างไกลจากกันมากที่สุด

 ชุดที่ 2 ทางด้าน ซ้ายมือ มี 4 ข้อต่อ

     ข้อต่อที่ 1 จากด้านซ้ายมือของภาพด้านบน  Table สายไฟฟ้าด้านปลายสายมีหัวหนีบ เพื่อให้ไปหนีบกับชิ้นงานที่จะตัด

     ข้อต่อที่ 2 Torch นำสายไฟไปต่อกับปลายหัวทิพ (TIP) หรือ ข้อต่อ บริเวณ Orific body ที่มีไว้ให้  หรือกับสาย Pilot Arc ของเคืี่องตัดพลาสม่า ในรุ่น P-80

     ข้อต่อที่ 3 และ 4 นำไปต่อกับ THC ที่ออกแบบมาเพื่อสั่งการ ควบคุมจาก เครื่องTHC

ชุดที่3 ด้านขวามือ  ออกแบบมาให้ต่อกับ เครื่อง THC ใน Z-home ทาง Input (+5VDC)  และ Output มี 2 ข้อต่อ คือ No และ Nc เลืิิอกตาม ในที่นี้ ใช้ No
