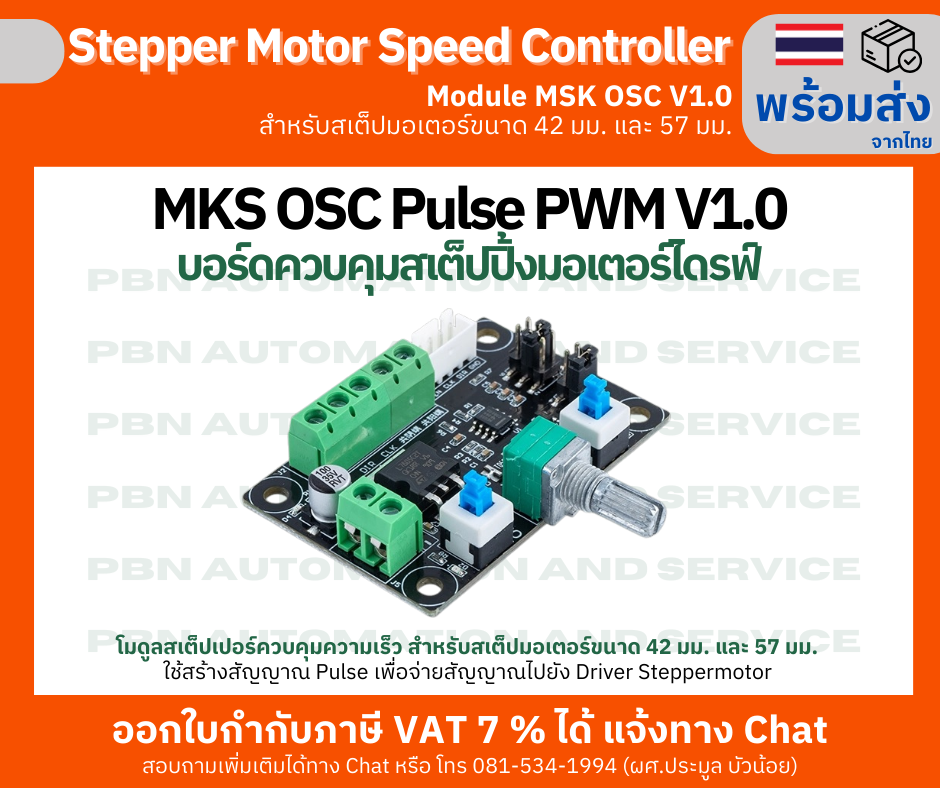

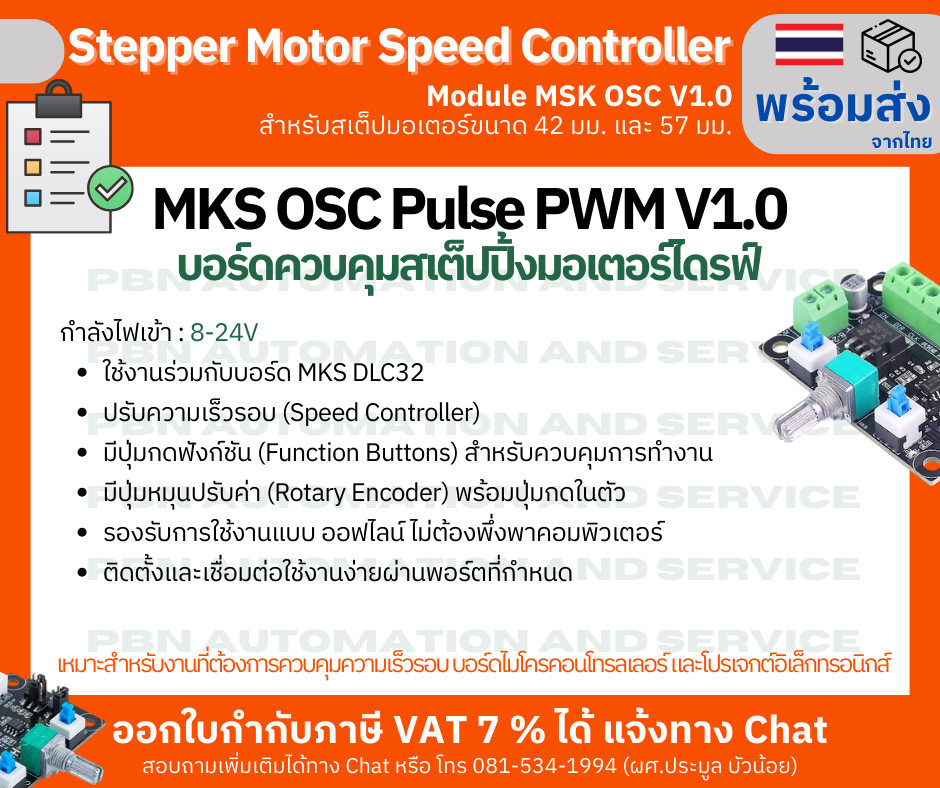

บอร์ดควบคุมสเต็ปปิ้งมอเตอร์ไดรฟ์ สำหรับการควบคุมความเร็ว Stepper MKS OSC Pulse PWM V1.0

บอร์ดควบคุมสเต็ปปิ้งมอเตอร์ไดรฟ์ สำหรับการควบคุมความเร็ว Stepper MKS OSC Pulse PWM V1.0

ประเภทสินค้า: ตัวควบคุมไดรฟ์สเต็ปปิ้งมอเตอร์

วัสดุ: พลาสติก

ขนาด: ประมาณ. 38.6 x 58 มม. / 1.5 x 2.3 นิ้ว

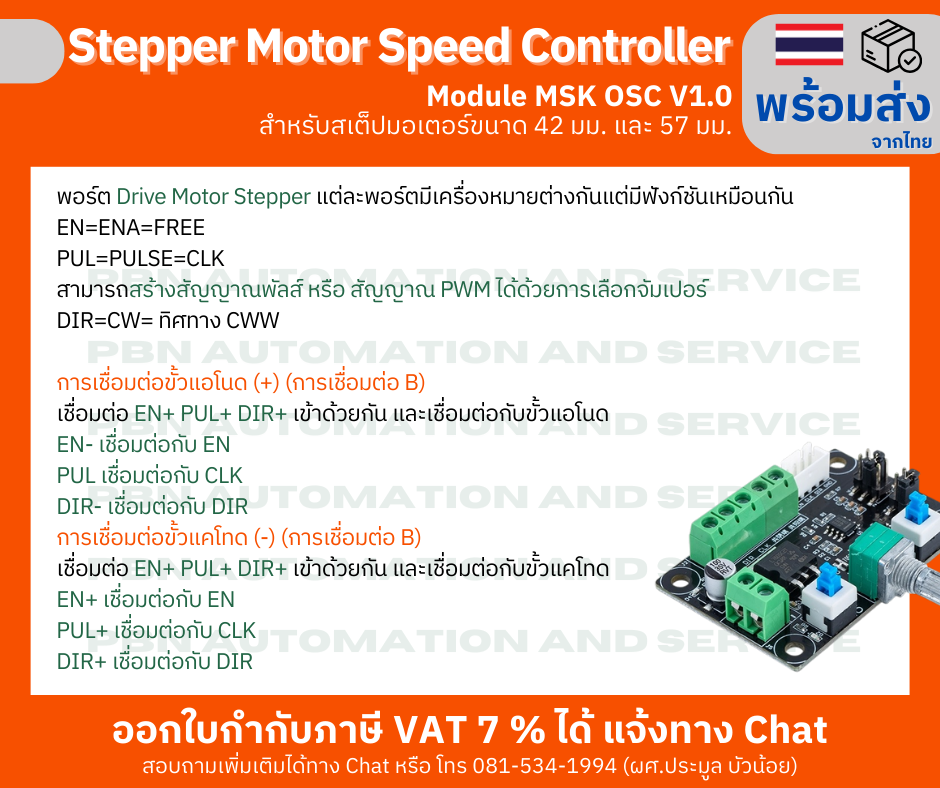

พอร์ต Drive Motor Stepper แต่ละพอร์ตมีเครื่องหมายต่างกันแต่มีฟังก์ชันเหมือนกัน

EN=ENA=FREE

Pul=pulse=clk

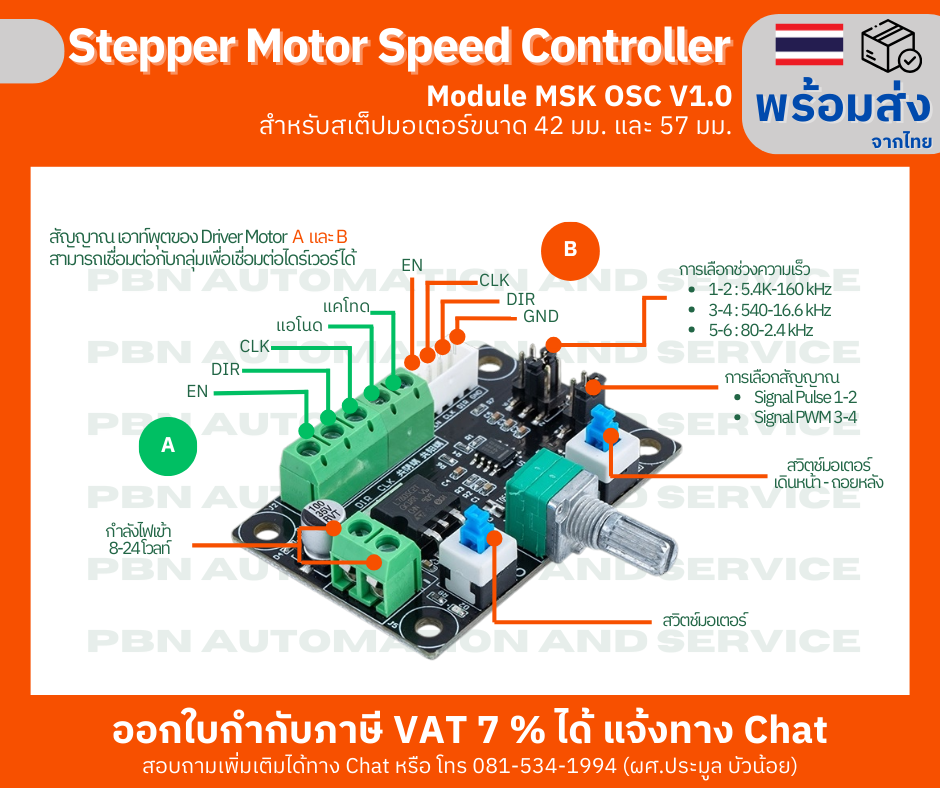

สามารถสร้างสัญญาณพัลส์ หรือ สัญญาณ PWM ได้ด้วยการเลือกจัมเปอร์

DIR=CW= ทิศทาง CWW

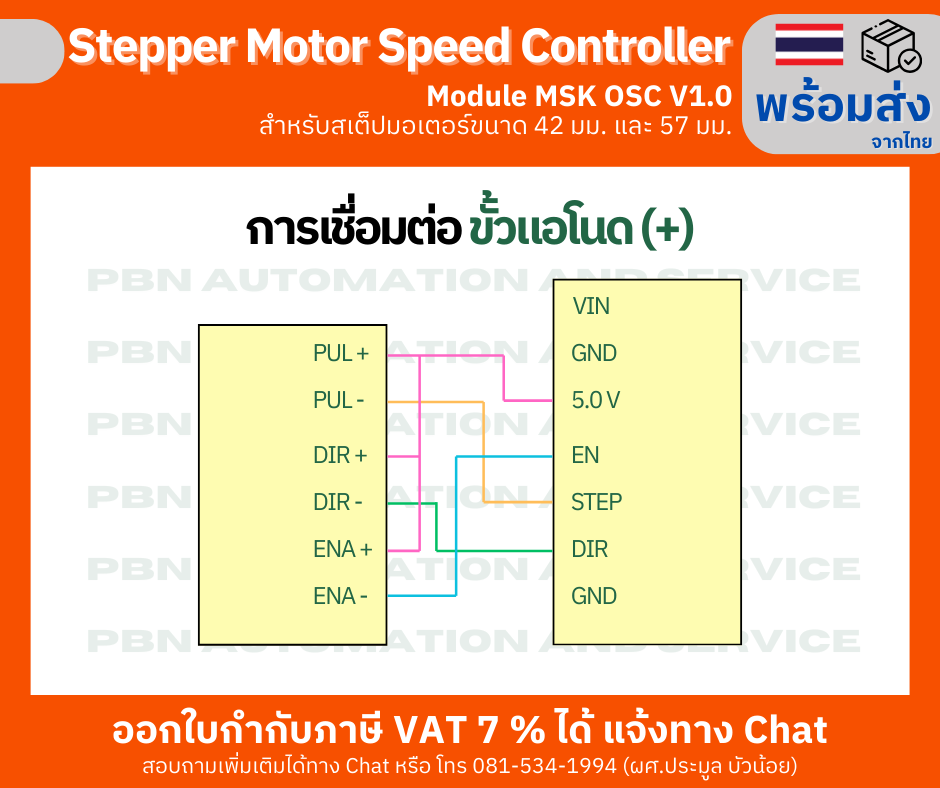

การเชื่อมต่อขั้วแอโนด (+) (การเชื่อมต่อ B)

เชื่อมต่อ EN+ PUL+ DIR+ เข้าด้วยกัน และเชื่อมต่อกับขั้วแอโนด

EN- เชื่อมต่อกับ EN

PUL เชื่อมต่อกับ CLK

DIR- เชื่อมต่อกับ DIR

การเชื่อมต่อขั้วแคโทด (-) (การเชื่อมต่อ B)

เชื่อมต่อ EN+ PUL+ DIR+ เข้าด้วยกัน และเชื่อมต่อกับขั้วแคโทด

EN+ เชื่อมต่อกับ EN

PUL+ เชื่อมต่อกับ CLK

DIR+ เชื่อมต่อกับ DIR
